Обзор установок алмазного бурения DIAM CSN

(статья дополнена 16.02.2026 г.)

Установки алмазного бурения DIAM серии CSN - это эталон профессионального алмазного оборудования, созданные для интенсивной эксплуатации на средних и крупных строительных объектах. Серия специально разработана для высокоточного сверления отверстий в материалах любой твердости: армированном бетоне (железобетоне), кирпичной кладке, природном камне и монолите. Серия CSN представляет собой линейку электрических алмазных сверлильных машин высокой мощности, укомплектованных жесткими станинами с возможностью наклона. Это оборудование рассчитано на работу в экстремальных условиях, где требуются максимальный ресурс двигателя и устойчивость к непрерывным нагрузкам.

Сверлильные машины серии CSN соответствуют требованиям по ГОСТ 15150 для работы в атмосфере типа 2 (промышленная), в зонах пожарной опасности классов 2-2а и ниже, при температуре окружающего воздуха 25 °С. При повышенной температуре окружающей среды вые 28 °С, рекомендуется чаще делать перерыв в работе, для предотвращения перегрева двигателя и увеличения срока эксплуатации машины.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СРАВНЕНИЕ СВЕРЛИЛЬНЫХ МАШИН DIAM CSN

	Модель		CSN-160N		CSN-160А		CSN-254N		CSN-254A		CSN-355N		CSN-355A
	Артикул		620011		620012		620013		620014		620015		620016
	Мощность, кВт		2,1		2,1		2,5		2,5		2,7		2,7
	Источник питания		220 В / 50 - 60 Гц
	Сила тока, А		9		9		10,5		10,5		6,5		6,5
	Частота вращения, об/мин		820		820		470/1100		470/1100		300/700		300/700
	Диаметр сверления, мм		25-160		25-160		25-254		25-254		25-355		25-355
	Угол наклона		нет		30-150°		нет		30-150°		нет		30-150°
	Вес, кг		17,8		17,8		23,5		23,5		33,8		33,8

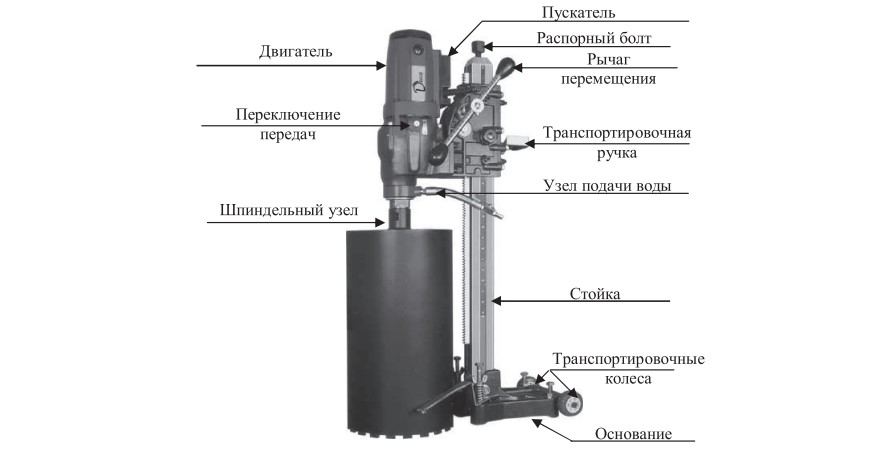

ОСНОВНЫЕ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ДАТЧИКИ КОНТРАЛЯ СВЕРЛИЛЬНЫХ МАШИН DIAM CSN

• Силовая установка представляет собой электродвигатель с заданной мощностью и числом оборотов. Запуск двигателя осуществляется при помощи пускателя. • На корпусе электродвигателя имеется ручка переключения передач осуществляется при помощи пускателя. • Шпиндельный узел имеет резьбу для крепления алмазной коронки. • Транспортировочная ручка, расположенная на стойке, а также транспортировочные колеса обеспечивают легкое перемещение сверлильной машины. • С помощью рычага перемещения сверлильной головки производится перемещение алмазной коронки на нужную глубину сверления. • Рычаг установки угла наклона и планка установки угла наклона позволяет регулировать угол сверления от 30 до 150° (серия ANGLE). • Основание должно быть зафиксировано на поверхности с помощью анкерного болта.

РЕКОМЕНДУЕМЫЕ ОБОРОТЫ СВЕРЛЕНИЯ АЛМАЗНЫМИ КОРОНКАМИ

			254		355
	Высокие обороты, об/мин		1100		700
	Диаметр сверления, мм		25 - 120		25 - 170
	Низкие обороты, об/мин		470		300
	Диаметр сверления, мм		120 - 250		170 - 350

Установка DIAM CSN 254A.

Очень популярный инструмент в среде строителей. Достаточно мощный и производительный. Однофазный двигатель (2,4 кВт) с двухскоростным редуктором (470/1100 об/мин) позволяет высверливать отверстия ø до 254 мм в кирпиче и до 200 мм в бетоне. Регулируемый наклон стойки в диапазоне 30-150°. Муфта проскальзывания для защиты двигателя при заклинивании коронки. Приводим мнение пользователей этой модели.

Установка DIAM CSN 355A.

Самая мощная модель в линейке установок DIAM CSN. Преимущества данной модели: наклонная стойка (30-150°), ø сверления до 355 мм (кирпич) и до 300 мм (бетон), защита от перегрузки и перегрева, защита от удара током PRCD. Установка прошла сертификацию о соответствии в ЕАС (Евразийский Экономический Союз), Мощность однофазного двигателя 2,7 кВт. Две скорости вращения - 300/700 об/мин. Еще раз отзыв владельца.

ОБСЛУЖИВАНИЕ

Ежедневно: очистка электрооборудование, проверка надежности питающего кабеля, проверка надежности винтовых соединений, проверка надежности крепления режущего инструмента, проверка угольных щеток (минимально допустимая высота - 6 мм, является расходным материалом, ориентировочный срок службы 100 часов, если износ превышает 6 мм, их необходимо заменить).
Ежемесячно: произведение влажной чистки, произведение комплексной проверки питающего кабеля, обеспечение надежной затяжки резьбовых соединений, проверка крепления узлов и механизмов, проверка точности настройки параметров, проверка угольных щеток.
Каждые три месяца: произведение полной очистки оборудования, обеспечение надежного крепления узлов и механизмов, при интенсивной эксплуатации произведение смазки подшипниковых узлов, контроль работы и чистки пускателя, электрических соединений и разъемов, контроль износа движущихся частей.

КОМПЛЕКТ ПОСТАВКИ

3.1 Сверлильная машина (двигатель, станина)
3.2 Инструкция по эксплуатации
3.3 Упаковка
3.4 Набор ключей
3.5 Крепление (опция)

Производитель гарантирует исправную работу оборудования в течение двенадцати месяцев эксплуатации, если условия эксплуатации соответствовали руководству, сверлильная машина не имеет механических повреждений и следов несанкционированного вмешательства. Производитель обязуется в течение гарантийного срока устранять все неисправности, возникшие не по вине потребителя. Производитель обязуется в течение гарантийного срока устранять все неисправности, возникшие не по вине потребителя.
